DIY) 수족관용(16/22 mm) 벤츄리관을 수도꼭지 연결구로 직접 만들기.

---

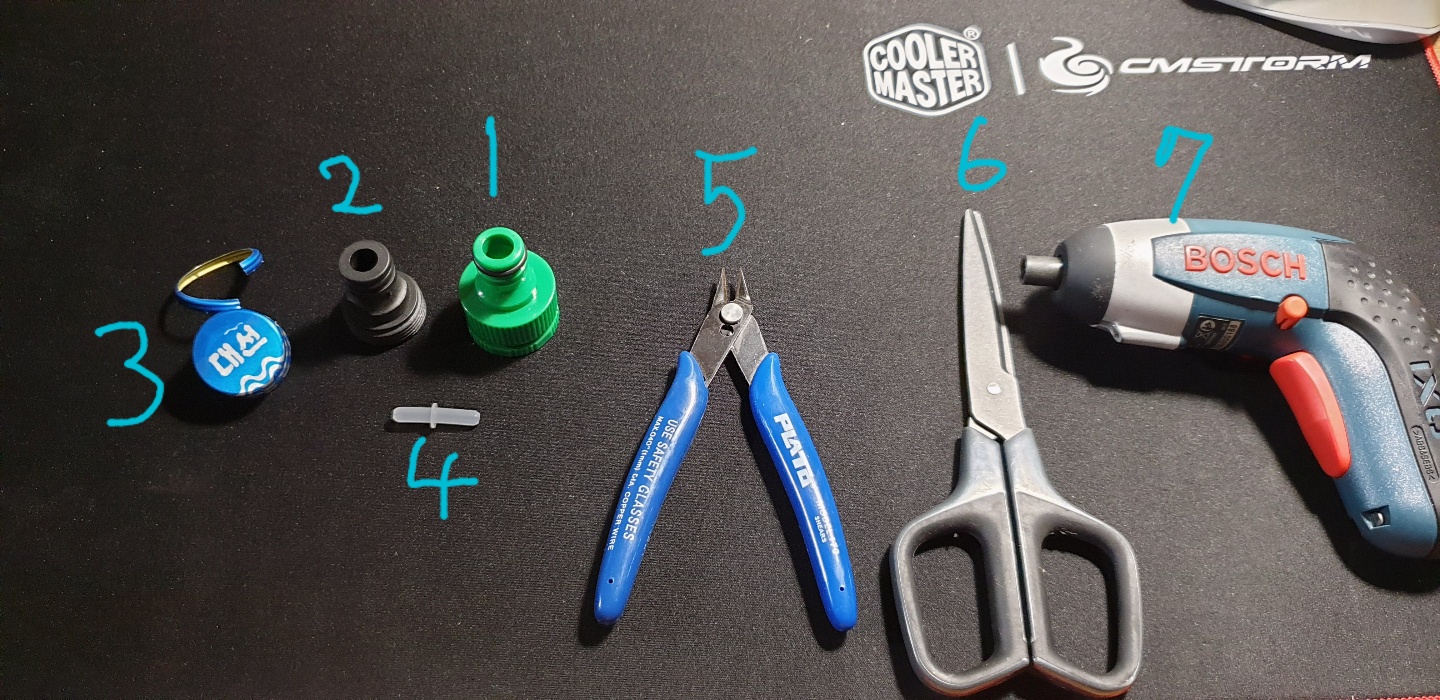

준비물



• 수도꼭지 연결구 암나사 탭 (1)
• 수도꼭지 연결구 숫나사탭 (2)
• 소주 병뚜껑 (3)
• 에어라인 'I'자 연결관 (4)
• 니퍼 (5)
• 가위 (6)
• 드릴 (7)





그리고 송곳이랑

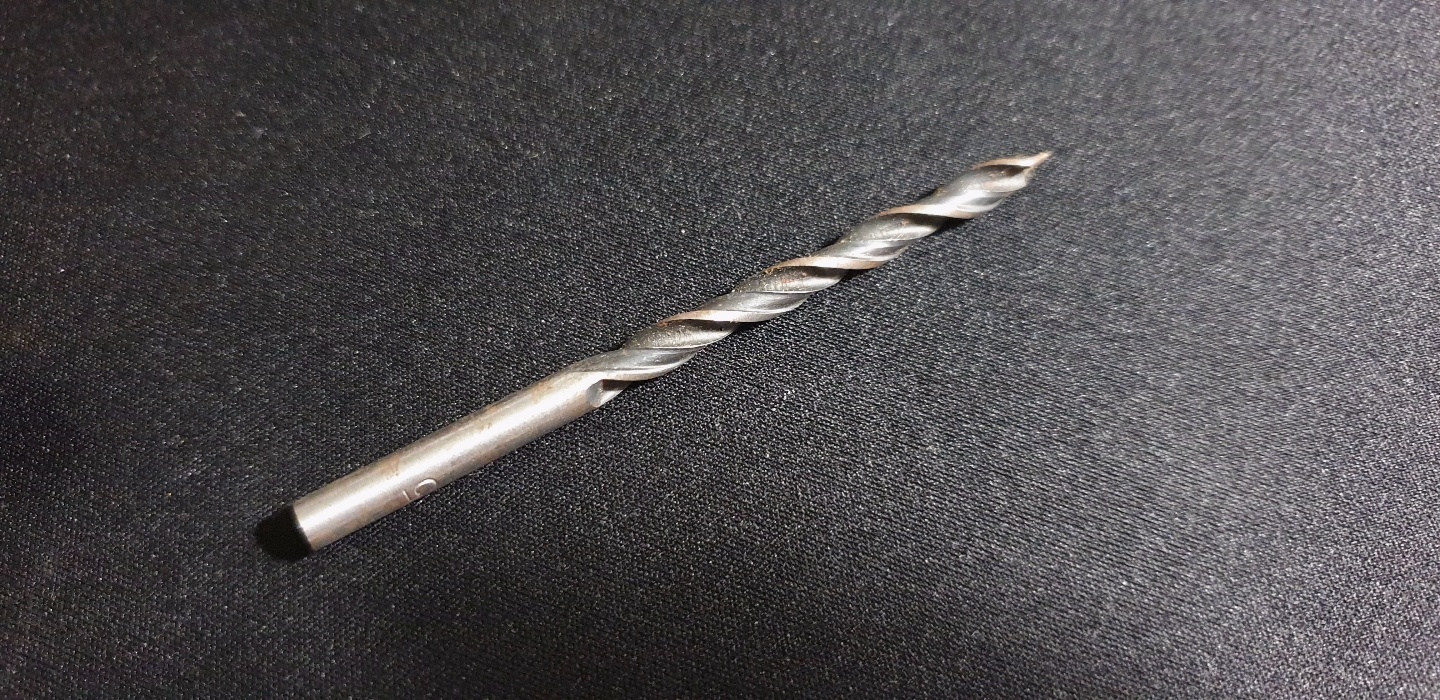

5mm 기리도 필요합니다.



에어호스 연결관 구멍 뚫기

먼저 수나사 탭에 5mm 기리로구멍을 뚫어줍니다.

이 구멍으로 에어호스 연결관을 삽입할 예정입니다.

보시다시피 면적이 좁아서 정확하게 뚫어주셔야 합니다.

(손조심!)



에어호스 연결관 조립

구멍을 다 뚫어 주셨으면

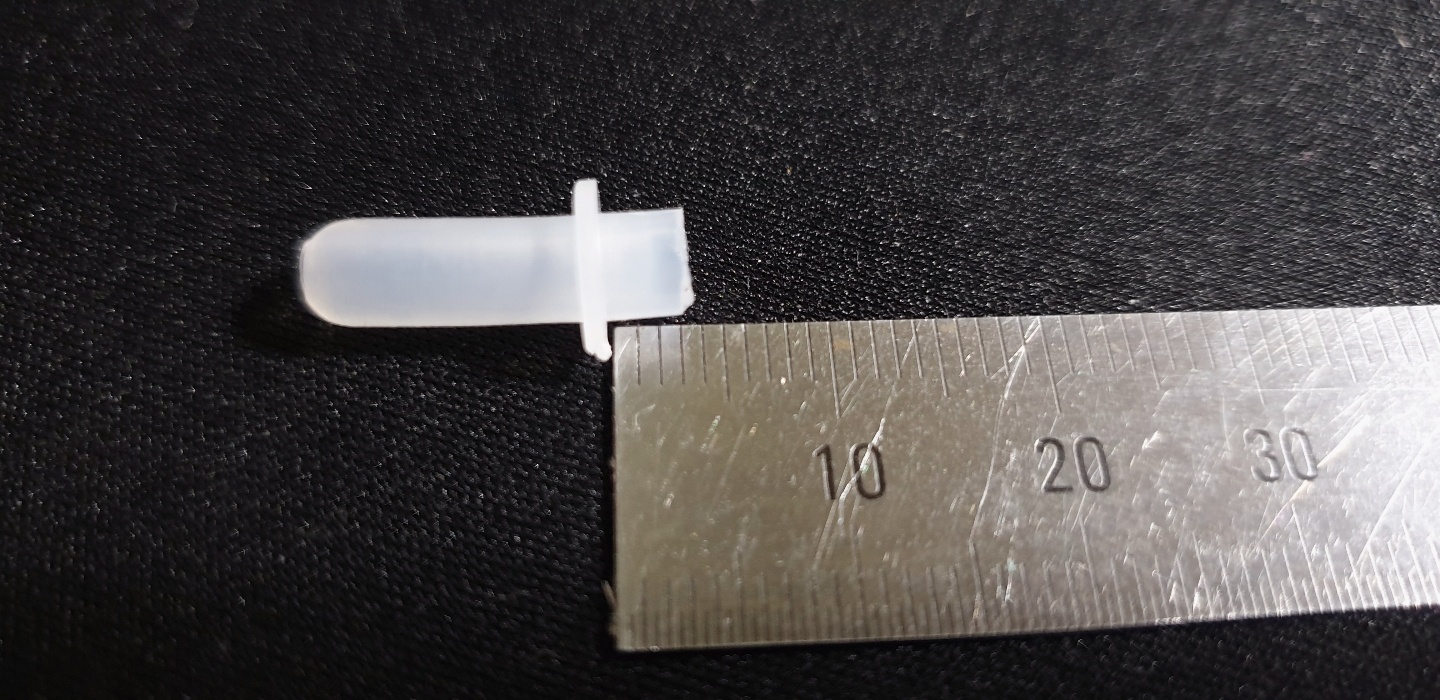

에어호스 연결관을 4mm만 남겨두고

가위로 잘라줍니다.



연결관을 수나사 탭에 삽입해보면 저 부분이 걸려서 안 들어갑니다.

가위로 잘라주시면 됩니다.

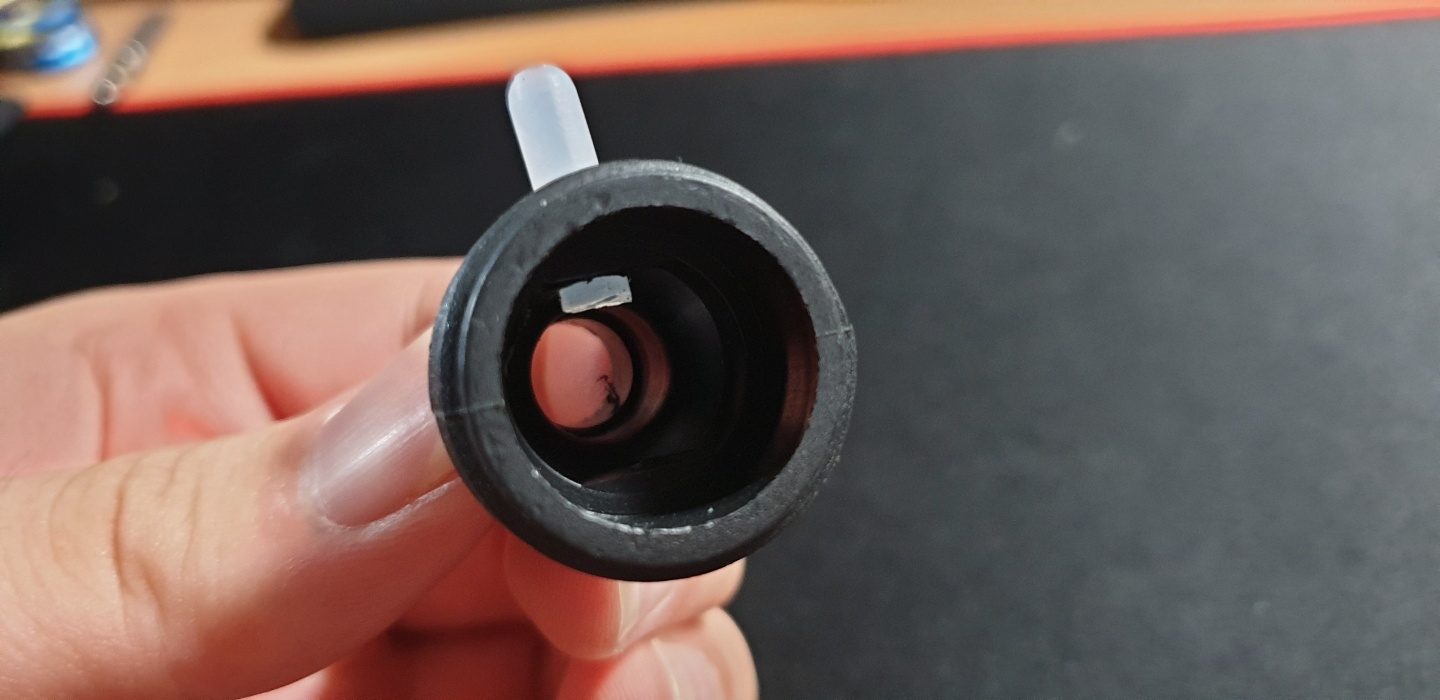

그다음 연결관에 강력 접착제를 발라서,

숫나사 탭에 뚫어놓은 구멍에 붙여줍니다.





여기까지 오셨으면 50%는 완성입니다.



급류 구멍 만들기

이제 중요한 부품을 만들 예정입니다.

튼튼하지만 얇아서 가공하기 편한 소주병 뚜껑을 선택했습니다.



먼저 병뚜껑 정 중앙에 송곳을 끝까지 밀어 넣어

구멍을 만들어 줍니다.

(항상 손조심 해주세요.)

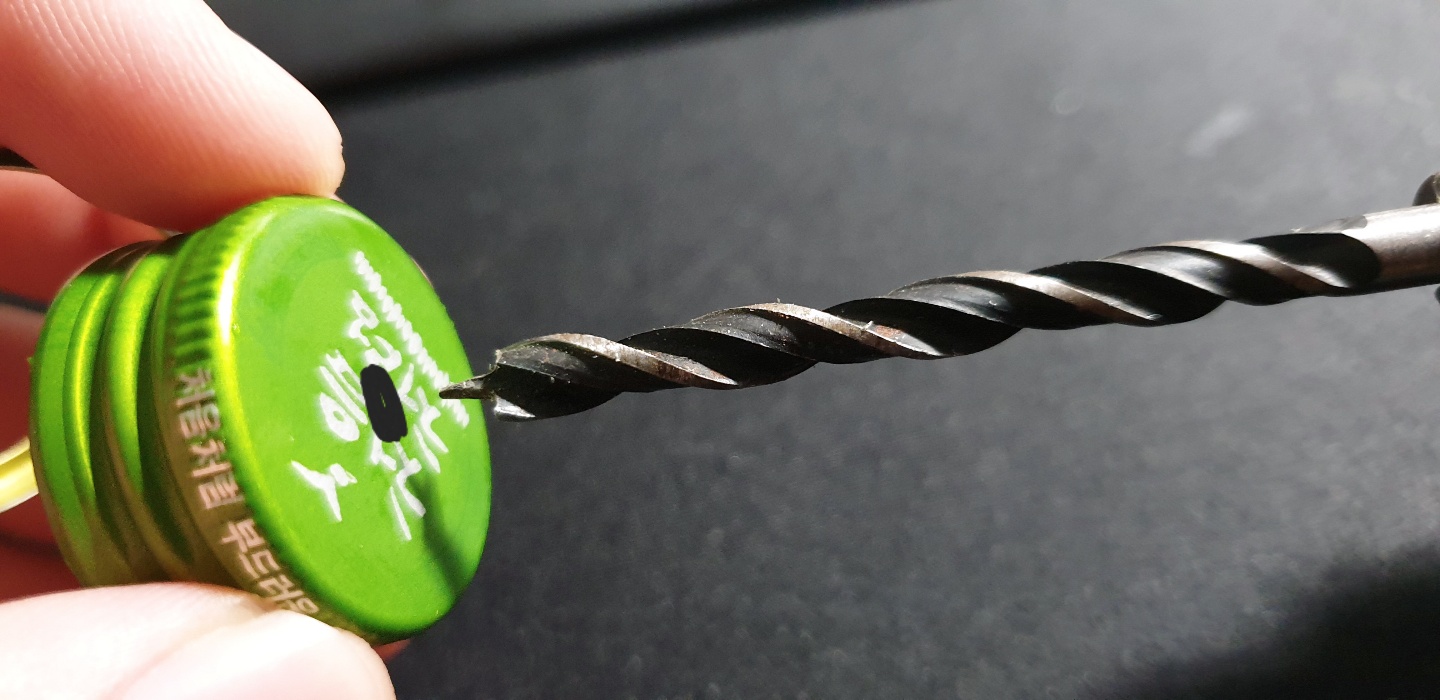

그리고 그 구멍을 5mm 기리로 넓혀줍니다.

(절대손조심!)

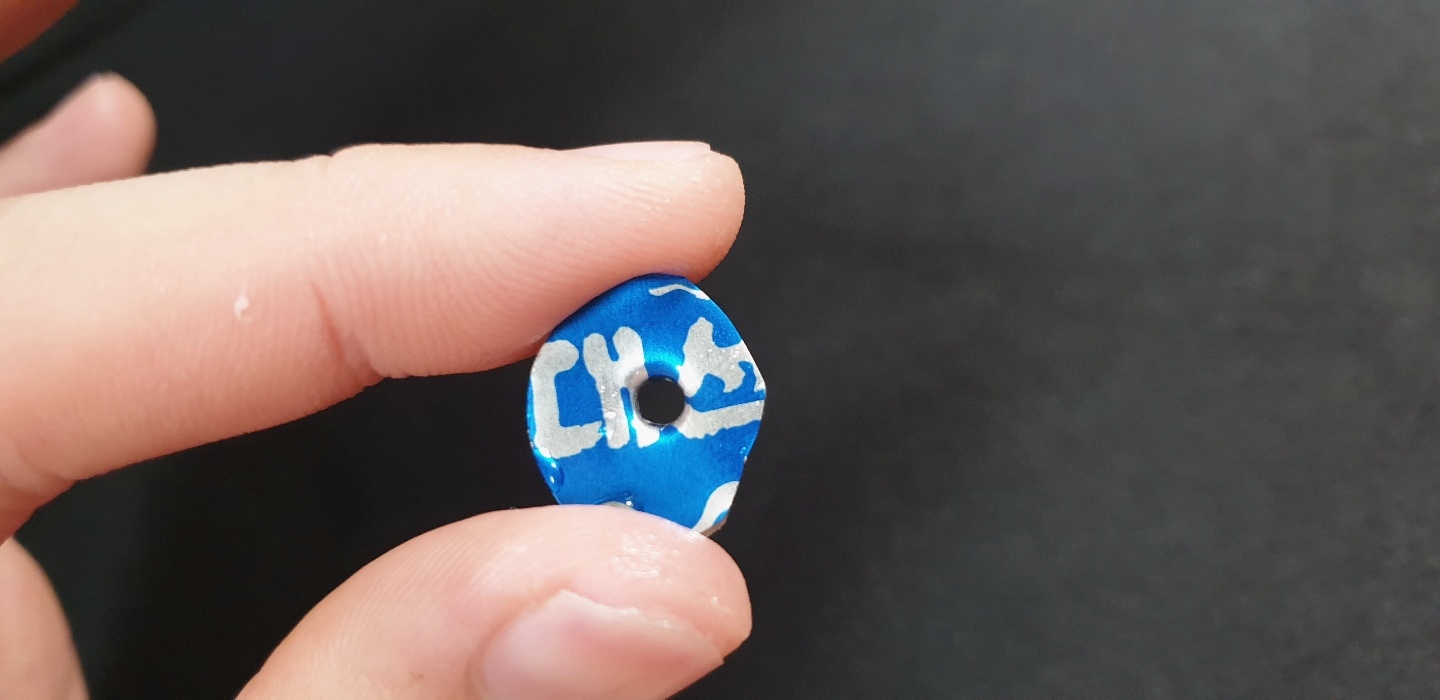

그다음 가위로 불필요한 부분을 제거합니다.



딱 맞게 잘라주실 필요는 없고 수나사 탭에 충분히 들어갈 만큼 잘라주시면 됩니다.



그다음엔 암나사 탭 뒤편에 보시면 이런 고무패킹이 있는데

이걸 송곳이나 뾰족한 물건으로 빼내어 줍니다.

별도로 접착제가 붙은게 아니기 떄문에 그냥 잘 떨어집니다.

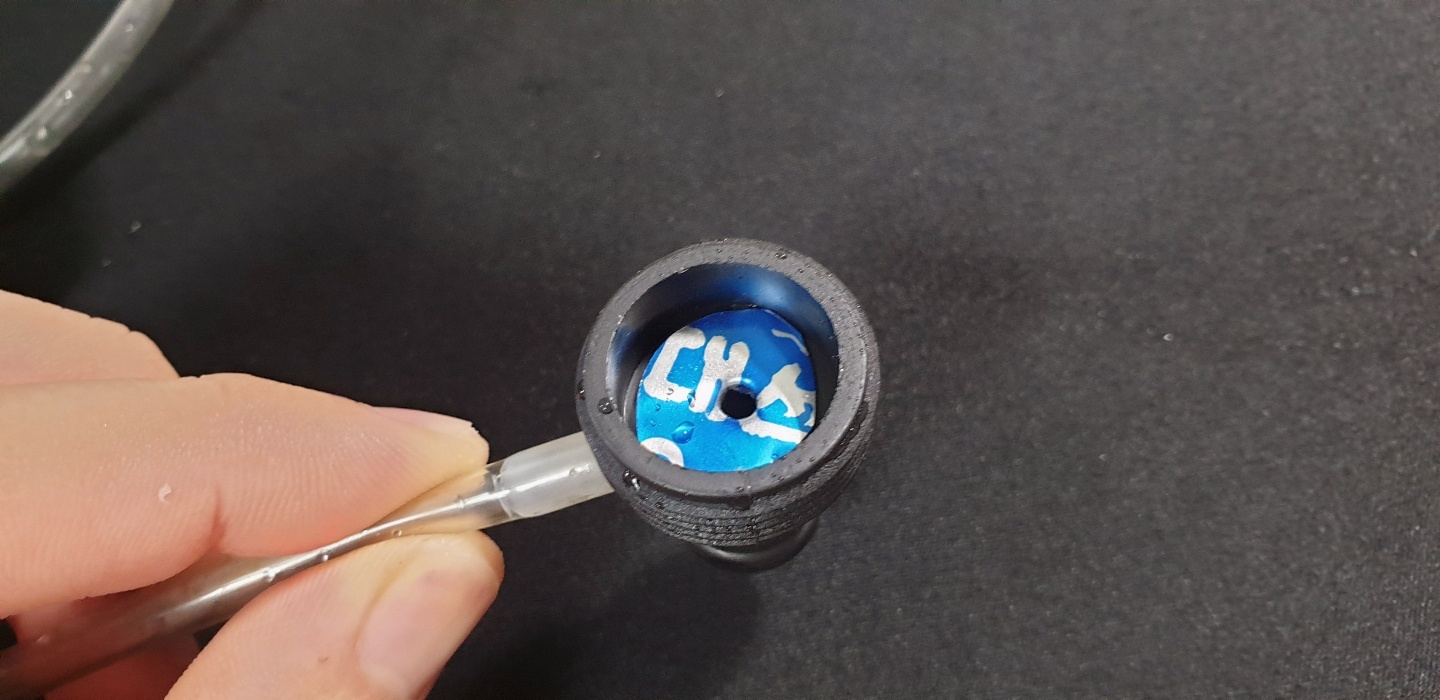

그리고 수나사 탭에

사진대로 끼워주시면 끝.



암나사 탭과 수나사 탭 조립하기

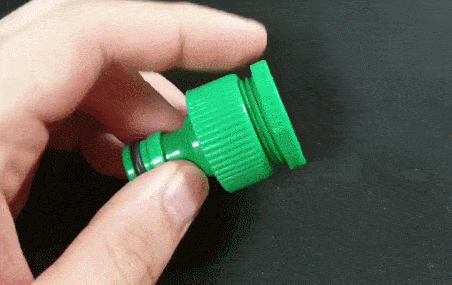

 암나사 탭에서 커플러를 분리해줍니다.

(커플러 안에 고무 패킹이 있었죠.)



그다음 수나사 탭과 암나사 탭을 그대로 끼워주시면 됩니다.

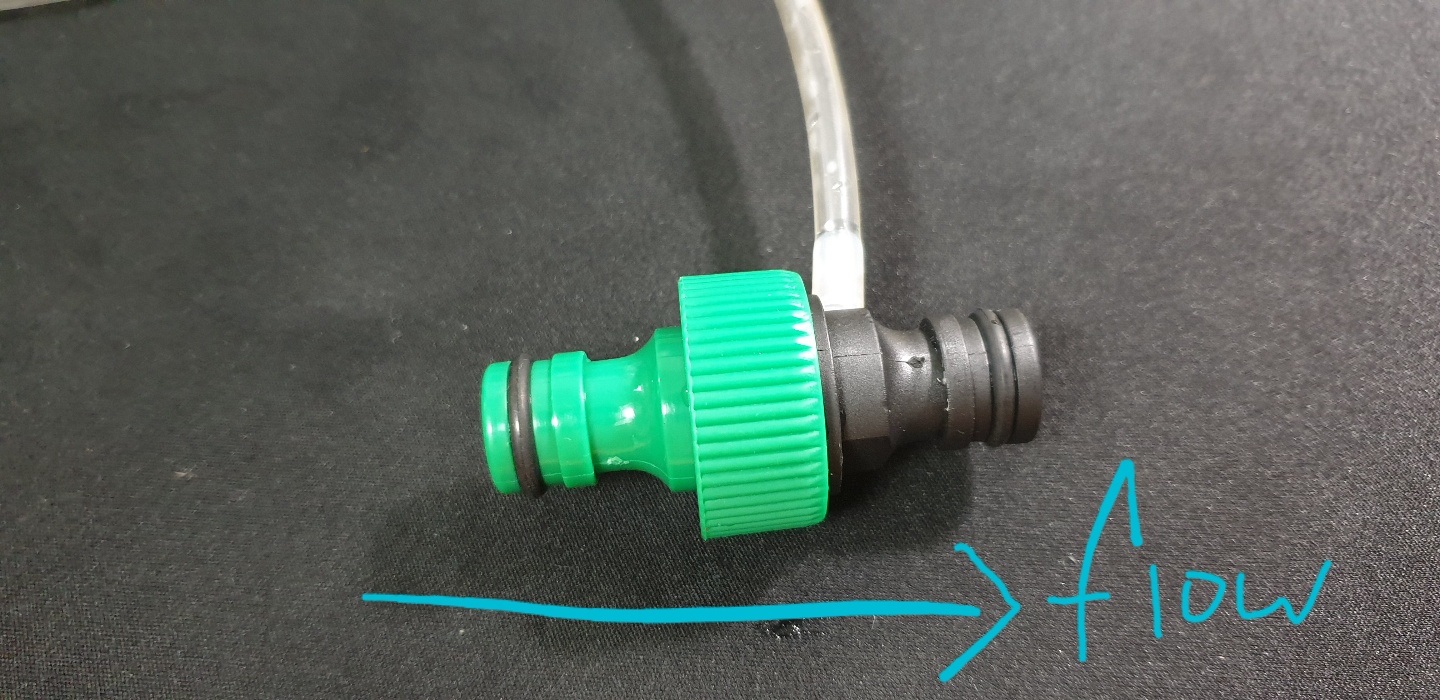

완성입니다.

물 흐름 방향은 화살표 방향입니다.

저 방향대로 끼워주셔야 제대로 작동합니다.



작동확인

---
